全自動電容電感測試儀接線方法介紹

返回打印來源：儀天成電力時間：2024/07/31 閱讀：次

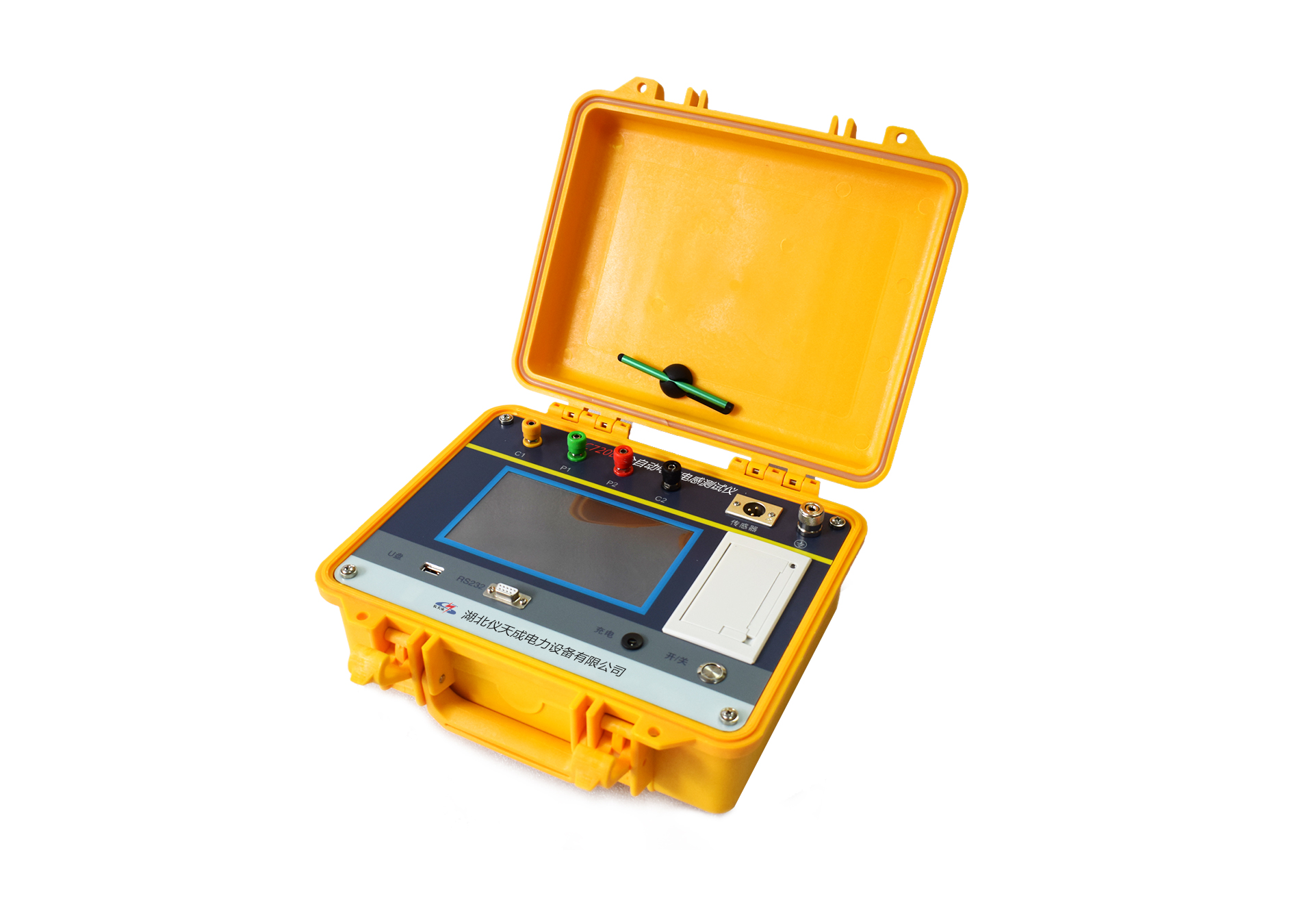

全自動電容電感測試儀是一款針對變電站現場測量并聯電容器組中的單個電容器電容值的精良儀器，當我們?cè)谑褂眠@款儀器的時候，我們?cè)撊绾谓泳€(xiàn)呢？今天小編主要給家介紹的就是關于如何接線的問題，請大家往下面看。

三相電容測試接線方法有如下幾種形式：

電力電容器組內部聯線方式一般采用星形聯接(Y）和三角形聯接(△)。實際運行經驗表明，三角形聯接電容器組其損壞率遠高于星形聯接電容器組，目前高壓并聯電容器組多數采用星形聯接。該儀器可測試電力高壓并聯電容器組，其內部連接方式有：三相 Y 形、三相△形、三相 Yn 形、三相Ⅲ形。三相測試時候，一定要等到進度條走到頭并且不再移動時候才能讀取數據。
1.Y 形內部聯線電容測量

Y 形內部聯線測量時候，儀器面板接線，僅僅接好三根線即可，無需插入電流鉗（因?yàn)閮?nèi)部有電流鉗）。選擇三相 Y 型，進入測試，一次就可把三個電容都測量出來。
2.△形內部聯線電容測量接線

△ 形內部聯線測量時候，儀器面板接線，僅僅接好三根線即可，無需插入電流鉗（因?yàn)閮?nèi)部有電流鉗）。選擇三相三角型，進入測試，一次就可把三個電容都測量出來

3.Yn 形內部聯線電容測量

Yn 形內部聯線測量時候，儀器面板接線，僅僅接好三根線即可，無需插入電流鉗（因?yàn)閮?nèi)部有電流鉗），N 端懸空。選擇三相 Y 型，進入測試，一次就可把三個電容都測量出來

4、Ⅲ形內部聯線電容測量

Ⅲ形內部聯線測量時候，儀器面板接線，僅僅接好三根線即可，無需插入電流鉗（因?yàn)閮?nèi)部有電流鉗），A’B’C’短路端懸空。選擇三相 Y 型，進入測試，一次就可把三個電容都測量出來

全自動電容電感測量設備的接線方式有上述幾種形式，我們?cè)趯?shí)際操作時候可以根據實際情況來選擇接線方式。

湖北儀天成電力設備有限公司
2024年7月31日
