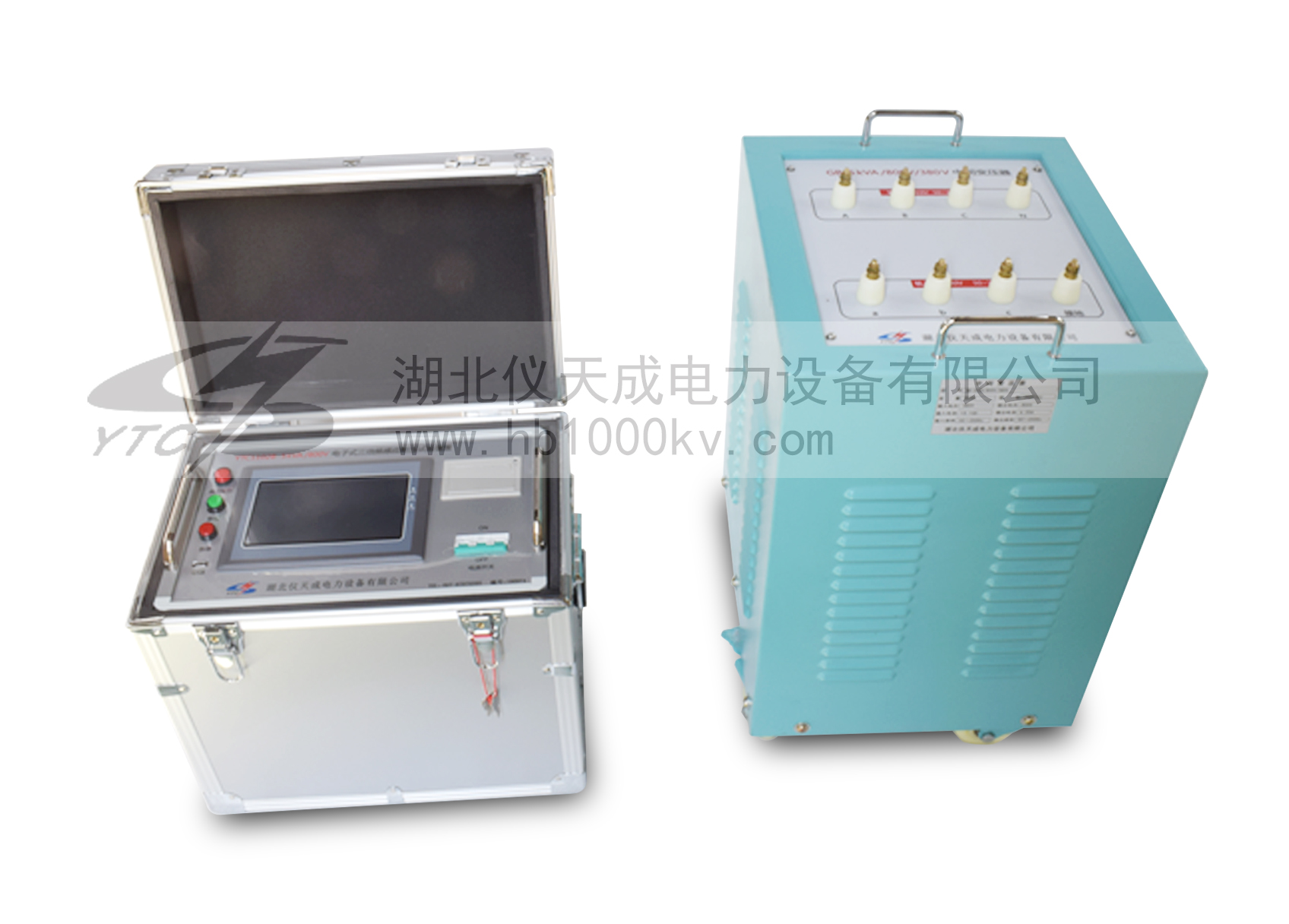

電子式多倍頻發生器采用電力電子技術，核心部分內部采用變頻調速器。 參數預置，保護設置，頻率選擇，穩壓控制，所有使用數字控制技術。 內置電腦，7英寸彩色液晶顯示屏，數據存儲可達200組。采用觸摸式操作方式?？深A(yù)置50 Hz、100 Hz、150 Hz、200 Hz和250 Hz（可選）的測試頻率。觸控方式調整電壓（步進尺寸可實時調整，可選擇1V、2V、5V、10V），實現了裝置的多倍頻測試電壓輸出。

        外部LC濾波電路，以確保波形失真的在目標范圍內的速率。外部抽頭電感器與補償，以補償電容電流測試裝置，提高了裝置的負載能力。

放棄了傳統的三相五柱三缸。有四個主菜單，三個功能菜單和一個記錄號菜單。 功能菜單包括數據管理、參數配置和壓力測試。 記錄編號菜單的記錄編號功能是輸入要保存的數據編號到內存中，方便數據存儲后關機和以后的數據檢索和打印。

        電子式多倍頻發生器的特點：

        1、體積小、重量輕、攜帶方便、功率高。

        2、不僅第三諧波產生，而且還產生乘法器1,2,3,4的試驗電壓輸出。

        3、操作簡單，接線簡單，大大降低了對現場試驗電源容量的要求。

湖北儀天成電力設備有限公司
2019年11月21日
